GERADOR DE ENERGIA REFUSOL FINAME/MDA ALDO SOLAR GEF 43,89KWP BYD POLI SMART 40KW 1MPPT TRIF 380V


R$ 0,00

Compartilhe nas redes sociais

Descrição do produto:

Gerador de Energia Fotovoltaico com potência de 43,89 kWp

Principais recursos dos painéis
Eficiência celular de 17%
Excelente desempenho óptico
Tolerância positiva de 0 ~ 5W
10 anos de garantia para o produto
25 anos de garantia de desempenho linear

Dados elétricos
Potência nominal máx. (Pmáx) 330W
Tensão operacional ideal (Vmp) 37,16V
Corrente operacional ideal (Imp) 8,88A
Tensão de circuito aberto (Voc) 46,98 V
Tensão de curto circuito (Isc) 9,31 A
Eficiência do módulo 17%
Temperatura operacional -40 °C ~ +85°C
Tensão máxima do sistema 1500VDC
Classificação máx. de fusíveis da série 15 A
Classificação da aplicação Classe A
Tolerância de potência 0 ~ + 5 W

Características de temperatura
Temperatura de Operação Normal 45ºC ± 2ºC
Coeficiente de temperatura da CC 0.07%/ºC
Coeficiente de temperatura da CA (NOCT) -0,31%/ºC
Coeficiente de temperatura do pico de potência -0.39%/ºC

DADOS DE ENTRADA TRIFASICO 380V:
Potência FV máxima recomendada 60KWp
Alcance da MPPT 250~900VCC
Área de tensão MPP 490~850VCC
Tensão máx. de entrada 1000VCC
Tensão de despertar 200VCC
Alimentação de tensão de partida 350VCC
Corrente CC Operacional máxima 84A
Corrente máx. de curto-circuito dos módulos solares 160A
Rastreadores de MPP 1
Número entradas CC 1 x Plus, 1x Minus
Terminal de entrada CC
Conexão de alavanca de joelho Phoenix Contact T-LOX TW50
Cabos de entrada CC de 10 a 50mm² (alumínio / cobre)

DADOS DE SAÍDA TRIFASICO 380V:
Potência nominal de saída 40KW
Conexão de rede AC / Fases de alimentação - L1, L2, L3, N, PE
Fator de Potência Nominal/Faixa - 1 / 0,8i … 0,8c
Tensão nominal 400VCA (3 NPE 220V + N)
Faixa de tensão - 320~480VCA
Frequência nominal / Faixa de Frequência 50, 60 / 45 … 65Hz
Corrente máx. de saída 3x59A
THD máximo <3%
Eficiência máxima 98,2%
Origem da alimentação (W) / Perdas em stand-by (W) - 40 / < 0,5

DADOS GERAIS:
Resfriamento - Convecção natural
Temperatura Ambiente (°C) - 25 … + 60
Umidade relativa do ar 4a 100%
Ruído (dBA) < 45
Tipo de proteção IP65
Classificação ambiental (IEC 721-3-4) 4K4H
Grau de poluição(IEC 62109-6-3) 3
Comunicação - LAN, RS485, Sensores de irradiação e temperatura / sinal de parada externo
Certificações - VDE V 0126-1-1, IEC 62109-1, IEC 62109-2, IEC 62116, IEC 61727,IEC 61683, IEC 60364-7-712, BDEW, AR-N 4105, G59/3, CEI 0-21, CEI 0-16, EN 50438, AS 4777 (Você pode encontrar as últimas certificações no site www.refu-sol.com)

PROTEÇÃO E SEGURANÇA:
Disjuntor DC
Monitoramento de isolação
Monitoramento de rede - Voltagem, Frequência, Anti-Ilhamento, Injeção DC
Fusíveis de strings externos
Separação de rede através relé de Rede Redundante
Monitoramento de Corrente Residual
Proteção Interna Contra Sobretensão tipo 3
Classe de Proteção (IEC 62103) / Categoria de Sobretensão (EN 60664-1) I / DC: II, AC: III

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 266 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
7 arranjos ligados em serie de 19 Painéis de 72 células em paralelo
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm



Gere sua própria energia com o Gerador Solar Fotovoltaico Centrium EnergyGrid-Tieou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.

O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradorestem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

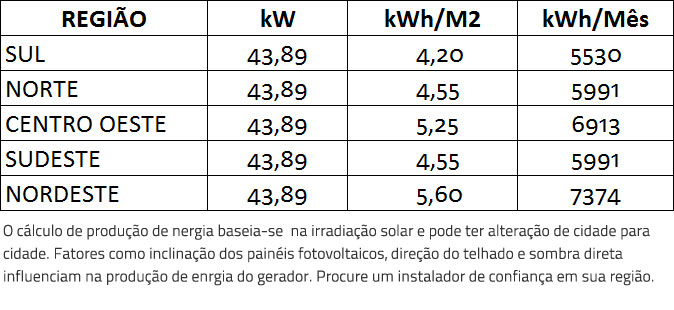

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²



O gerador de energia fotovoltaico de 43,89 kWp é composto por:
10 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
10 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
300 MT CABO SOLAR NEXANS 51740 ENERGYFLEX BR 0,6/1KV (1500 V DC) PRETO - MULT. 25 METR.
300 MT CABO SOLAR NEXANS 52776 ENERGYFLEX BR 0,6/1KV (1500 VDC) VERMELHO - MULT. 25 METR.
1 INVERSOR SOLAR REFUSOL 842P040010 40KW TRIF380V OU 22KW TRIF220V DPS 10 ENTRADAS LAN
1 STRING BOX PROAUTO DEHN SB10E1S1000V QUADRO 10 ENTRADAS/1 SAIDA 10STR 1000V
133 PAINEL SOLAR BYD 330P6K-36 72 CEL POLICRISTALINO 330W FINAME/BNDES
34 ESTRUTURA PAINEL ROMAGNOLE ONDULADA 411113 RS-228 PERFIL DE ALUMINIO PAR 4,15 M P/ 4 PLACAS
34 ESTRUTURA PAINEL ROMAGNOLE ONDULADA PARA 4 PLACAS


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições Gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.



Código Finame 3392243 Fator C: 80%
Código MDA - M010A218
Convênio BB Agro ativo nº 000171680
