GERADOR DE ENERGIA SMA METALICA 55CM ALDO SOLAR GEF 18,48KWP Q CELLS POLI POWER SUNNY 15KW 2MPPT TRIF 380V


Compartilhe nas redes sociais

Descrição do produto:

Gerador de Energia Fotovoltaico com potência de 18,48 kWp

Resultado da evolução continua dos módulos fotovoltaicos policristalinos, com tecnologia alemã Q CELLS e ALDO SOLAR apresentam o novo Q.POWER L-G5 330W POLICRISTALINO que possui diferenciais incontestáveis de qualidade e performance para a geração de eletricidade a um custo reduzido com excelente confiabilidade e segurança operacional.

RENDIMENTO SUPERIOR E ALTA PERFORMACE
Saída de alta potência graças à avançada tecnologia de barramento com 6 vias e excelente desempenho em condições reais.

BAIXO CUSTO NA GERAÇÃO DE ENERGIA
Maior rendimento por área, custos mais baixos no equilíbrio do sistema, classes de potência mais elevadas e taxa de eficiência de até 16,9 %.

TECNOLOGIA INOVADORA, PARA TODAS AS CONDIÇÕES CLIMÁTICAS
Rendimentos ideais, sob quaisquer condições climáticas, com excelente resultado da relação baixa luminosidade etemperatura.

AVALIAÇÃO DE CONDIÇÕES METEOROLÓGICAS EXTREMAS
Estrutura de liga de alumínio de ponta certificada para elevadas cargas de neve (5400 Pa) e de vento (2400 Pa).

REDUÇÕES MÁXIMAS NO TRANSPORTE
Custos logísticos reduzidos graças a maior capacidade do módulo por pallet.

UM INVESTIMENTO CONFIÁVEL
Incluindo uma garantia de 12 anos sobre o produto e uma garantia de desempenho linear de 25 anos.

Dados elétricos
Potência no ponto máximo de potência - 330W
Corrente de Curto Circuito - 9,30A
Tensão em Circuito Aberto - 46,1V
Corrente no ponto máximo de potência - 8,76A
Tensão no ponto máximo de potência - 37,7V
Eficiência =16,9%
Tolerância de potencias +5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.40% / °C
Coeficiente de temperatura (Voc) -0.31 % / °C
Coeficiente de temperatura (Isc) 0.05 % / °C
Temperatura nominal da célula (NOCT) 45±3°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C

Dados técnicos Sunny Tripower 15000TL
Entrada (CC)
Máxima potência do gerador fotovoltaico 27.000Wp
Potência atribuída CC 15330W
Tensão máxima de entrada 1000V
Intervalo de tensão MPP 240V a 800V
Tensão de entrada inicial 188 V
Corrente máxima de entrada 33 A por Mppt
Número de entradas Mppt 2
Número de strings por Mppt 3

Saída (CA)
Potência atribuída 15.000W
Potência aparente CA máx. 15.000VA
Tensão nominal CA 3-NPE 380V (220V+220V+220V+N)
Intervalo de tensão CA 180V a 280V
Frequência de rede CA 60Hz (54Hz a 65Hz)
Corrente máxima de saída 29A
THD < 3%

Rendimento
Rendimento máximo 98,4%

Dispositivos de proteção
Ponto de seccionamento no lado de entrada
Monitoramento da ligação de terra
Monitoramento da rede
Proteção contra inversão de polaridade CC
Resistência a curtos-circuitos CA
Unidade de monitoramento de corrente residual sensível a todas as correntes
Classe de proteção (conforme a IEC 62109-1)
Categoria de sobre tensão (conforme a IEC 62109-1) I / AC: III DC: II

Dados gerais
Temperatura de operação -25°C a +60°C
Emissões sonoras, típicas 51dBa
Autoconsumo (noite) 1 W
Topologia sem transformador
Refrigeração OptiCool
Grau de proteção (conforme a IEC 60529) IP65
Classe de condições ambientais (conforme a IEC 60721-3-4) 4K4H
Valor máximo admissível da humidade relativa (sem condensação) 100%
Ligação CC / ligação CA SUNCLIX / terminal de mola
Interface: Webconnect
Interface de dados: SMA Modbus / SunSpec Modbus
Tecnologias: OptiTrac Global Peak / Integrated Plant Control / Q on Demand 24/7
Compatível com SMA Fuel Save Controller

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS
Área minima necessária - 112 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
2 arranjos ligados em paralelo de 19 Painéis de 72 célula em série
1 arranjos ligados em paralelo de 18 Painéis de 72 célula em série
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistênciaa amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm
String Box de04 Entradas/2 Saida de 32A 1000V (composta por caixa especial com grau de proteção IP66, DPS, Chave Seccionadora e porta fusiveis com fusiveis)

Gere sua própria energia com o Gerador Solar Fotovoltaico Centrium Energy Grid-Tie ou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.

O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própriaenergia elétrica com a Luz do Sol

Qual é a diferença entre kWe kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

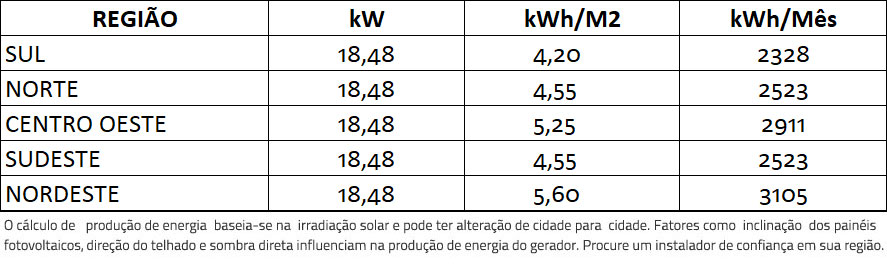

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²



O gerador de energia fotovoltaico de 18,48 kWp é composto por:
10 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
10 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
100 MT CABO SOLAR NEXANS 51740 ENERGYFLEX BR 0,6/1KV (1500 V DC) PRETO - MULT. 25 METR.
100 MT CABO SOLAR NEXANS 52776 ENERGYFLEX BR 0,6/1KV (1500 VDC) VERMELHO - MULT. 25 METR.
14 ESTRUTURA ROMAGNOLE 411517 RS-183C 4 PAINEIS TELHA METALICA 55CM
14 ESTRUTURA ROMAGNOLE 411521 4 PAINEIS 10 UN PERFIL ALUMINIO 55CM
1 STRING BOX PROAUTO DEHN PVSB4E2S1000DC QUADRO 4 ENTRADAS/2 SAIDA 4STR
56 PAINEL SOLAR Q CELLS Q.POWER L-G5 72 CELULAS POLICRISTALINO 330W
1 INVERSOR SOLAR SMA STP15000TL-30 SUNNY 15KW TRIF380V 2MPPT 3 ENTRADAS MONITORAMENTO



Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
