GERADOR DE ENERGIA FINAME/BNDES ALDO SOLAR GF-307200CM 307,2KWP CANADIAN TRIF 380V BYD DOUBLE GLASS


Compartilhe nas redes sociais

Descrição do produto:

Gerador de Energia Centrium Energy com potência de 307,20 kWp

PRINCIPAIS RECURSOS
Maior Rentabilidade
Degradação anual mínima de 0,3%
-Maior retorno de investimento
-Fácil instalação
-Maior tensão máxima na String
-Baixo custo para o sistema

Maior durabilidade
Design exclusivo de vidro duplo que
elimina as microfissuras no material
-Até 40 anos de vida útil

Maior eficiência
Sem perda de UV
-Maior potência útil

Maior confiabilidade
Livre de PID e microfissuras
Sem uso de EVA

Certificações
IEC 61215(Edition 2005), IEC 61730, UL1703
TUV - teste com carga de neve de 5.400 Pa
TUV - teste com carga de vento de 5.400 Pa
CSA Teste de resistência mecânica=1.5*3600Pa=5400 Pa

DADOS ELÉTRICOS
Potência nominal máx. (Pmáx) 320W
Tensão operacional ideal (Vmp) 36,78V
Corrente operacional ideal (Imp) 8,70A
Tensão de circuito aberto (Voc) 46,39 V
Tensão de curto circuito (Isc) 9,15 A
Eficiência do módulo 16,60%
Temperatura operacional -40 °C ~ +85°C
Tensão máxima do sistema 1000VDC/1500VDC
Desempenho do módulo TIPO 1 (UL 1703) ou contra incêndio CLASSE C (IEC 61730)
Classificação máx. de fusíveis da série 15 A
Classificação da aplicação Classe A
Tolerância de potência 0 ~ + 5 W

CARACTERISTICAS DE TEMPERATURA
Temperatura de Operação Normal 43ºC ± 2ºC
Coeficiente de temperatura da CC 0.066%/ºC
Coeficiente de temperatura da CA (NOCT) -0,30%/ºC
Coeficiente de temperatura do pico de potência -0.37%/ºC

*Informações do Inversor

ENTRADA CC
Máx. Potência PV 34 kW (13.5 kW/MPPT)
Máx. Tensão de Entrada CC 1000V
Tensão de Início CC 350V
Número de MPPT 4
Faixa de Tensão 417-800V
Corrente Operacional (Imp) 72 A (18 A por MPPT)
Corrente de Entrada Máx. (Isc) 112.4 A (28.1 A por MPPT)
Número de EntradasCC 8 (2 por MPPT)
Tipo de Desconexão CC Chave de carga nominal CC

SAÍDA CA
Saída de Potência Nominal 30 kW
Saída de Potência CA Máx. 33 kW
Tensão de Saída Nominal 380/400 V AC
Faixa de Tensão de Saída* 304-460 V AC
Tipo de Conexão na Rede 3 NPE (220V+220V+220V)
Corrente de Saída Nominal CA @480 Vac 45.5 /43.3 A
Classificação de Frequência de Saída 50/60 Hz
Faixa de Frequência de Saída* 47-52/57-62 Hz
Fator de Potência 1 default (±0.8 ajustável)
Corrente THD < 3 %

SISTEMA
Topologia sem transformador
Eficiência Max. 98.6 %
Eficiência IEC 98.3 %
Consumo Noturno < 1 W

AMBIENTE
Grau de Proteção IP65
Ventilação Resfriamento por convecção natural
Faixa de Temperatura Operacional -25 ° C a +60 ° C
Faixa de Temperatura de Armazenamento -40 F a + 158 ° F / -40 ° C a +70 ° C
Umidade Operacional 0 - 100 % condensação
Altitude Operacional 4000 m
Ruído Audível <30 dBA @1m

PAINEL E COMUNICAÇÃO
Tela LCD + LED
Comunicação Padrão: RS485 (Modbus)
Ângulo de Instalação 90 graus da horizontal
Saídas CC MC4 compatível

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 1920 m²
8 arranjos ligados em paralelo compostos de 15 Painéis de 72 células em série
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conformea DLG) 1500h 70C/70% RH, 750ppm

Gere sua própria energia com o Gerador Solar Fotovoltaico Centrium Energy Grid-Tie ou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.

O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWhnos geradores?

kW capacidade máxima de produção kWh é a quantidadede energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

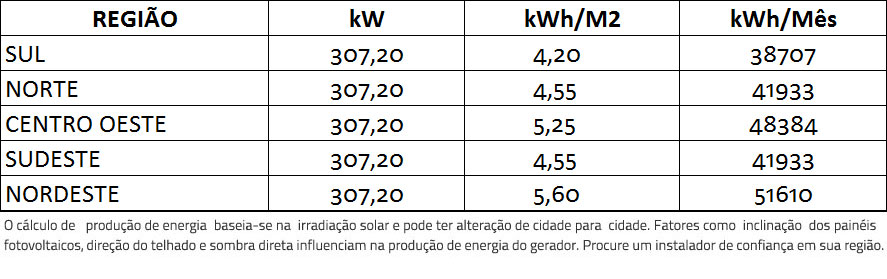

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²



O gerador de energia fotovoltaico de 307,20 kWp é composto por:
8 INVERSOR SOLAR CANADIAN 41001460 30KW TRIFASICO 380V 4 MPPT 8 ENTRADAS MONITORAMENTO
960 PAINEL SOLAR BYD 320P6D-36 72 CEL POLICRISTALINO VIDRO/VIDRO 320W FINAME/BNDES
80 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
80 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
1600 MT CABO SOLAR NEXANS 51740 ENERGYFLEX BR 0,6/1KV (1500 V DC) PRETO - MULT. 25 METR.
1600 MT CABO SOLAR NEXANS 52776 ENERGYFLEX BR 0,6/1KV (1500 VDC) VERMELHO - MULT. 25 METR.
32 STRING BOX ECOSOLYS PJ067-17 1000V 32A 01 OU 02 ENTRADAS/ 01 SAIDA C/FUSIVEL 25A
3840 PARAFUSO CABECA MARTELO M8X25 PORCA,ARRUELA LISA E ARRUELA DE PRESSAO
240 ESTRUTURA PAINEL SOLAR ROMAGNOLE 411113 RS-228 PERFIL DE ALUMINIO PAR 4,15 M P/ 4 PLACAS
240 ESTRUTURA PAINEL SOLAR ROMAGNOLE 4 PLACAS


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.


Código Finame 3553586 Fator C: 80%
Convênio BB Agro ativo nº 000167321
