GERADOR DE ENERGIA FRONIUS FINAME/MDA ALDO SOLAR GEF 92,16KWP BYD DOUBLE GLASS ECO 25KW 1MPPT TRIF 380V


Compartilhe nas redes sociais

Descrição do produto:

Gerador de Energia Centrium Energy com potência de 92,16 kWp

PRINCIPAIS RECURSOS
Maior Rentabilidade
Degradação anual mínima de 0,3%
-Maior retorno de investimento
-Fácil instalação
-Maior tensão máxima na String
-Baixo custo para o sistema

Maior durabilidade
Design exclusivo de vidro duplo que
elimina as microfissuras no material
-Até 40 anos de vida útil

Maior eficiência
Sem perda de UV
-Maior potência útil

Maior confiabilidade
Livre de PID e microfissuras
Sem uso de EVA

Certificações
IEC 61215(Edition 2005), IEC 61730, UL1703
TUV - teste com carga de neve de 5.400 Pa
TUV - teste com carga de vento de 5.400 Pa
CSA Teste de resistência mecânica=1.5*3600Pa=5400 Pa

DADOS ELÉTRICOS
Potência nominal máx. (Pmáx) 320W
Tensão operacional ideal (Vmp) 36,78V
Corrente operacional ideal (Imp) 8,70A
Tensão de circuito aberto (Voc) 46,39 V
Tensão de curto circuito (Isc) 9,15 A
Eficiência do módulo 16,60%
Temperatura operacional -40 °C ~ +85°C
Tensão máxima do sistema 1000VDC/1500VDC
Desempenho do módulo TIPO 1 (UL 1703) ou contra incêndio CLASSE C (IEC 61730)
Classificação máx. de fusíveis da série 15 A
Classificação da aplicação Classe A
Tolerância de potência 0 ~ + 5 W

CARACTERISTICAS DE TEMPERATURA
Temperatura de Operação Normal 43ºC ± 2ºC
Coeficiente de temperatura da CC 0.066%/ºC
Coeficiente de temperatura da CA (NOCT) -0,30%/ºC
Coeficiente de temperatura do pico de potência -0.37%/ºC

*Informações do Inversor

Entrada
Max. corrente de entrada (I dc max ) 44.2 A
Max. conjunto corrente curto-circuito 66.3 A
Min. tensão de entrada (U dc min ) 580 V
Feed-in tensão de entrada (U dc start ) 650 V
Tensão nominal de entrada (U dc,r ) 580 V
Max. tensão de entrada (U dc max ) 1,000V
Faixa de tensão MPP (U mpp min - U mpp max ) 580 - 850 V
Números de rastreadores MPP 1
Número de conexões CC 6

Saída
Tensão nominal de saída (P ac,r ) 25,000 W
Max. potência de saída 25,000 VA
Max. corrente de saída (I ac nom ) 36.1 A
Conexão à rede (faixa de tensão) 3~NPE 380 V / 220 V ou 3~NPE 400 V / 230 V (+20 % / - 30 %) (TRIFASICO 380V)
Frequência 50 Hz / 60 Hz (45 - 65 Hz)
Distorção harmônica total < 2.0 %
Fator de potência (cos f ac,r ) 0 - 1 ind. / cap.

Gerais
Design do inversor: Sem transformador
Resfriamento: Refrigeração de ar comprimido
Instalação: Montagem interna e externa
Faixa de temperatura ambiente -25 - +60 °C
Umidade relativa permitida 0 a 100 %

Proteção
Medição de isolamento CC: Sim
Comportamento de sobrecarga: Mudança de ponto de operação, limitação de potência
Disjuntor CC: Sim
Porta-fusíveis de suporte integrado (Fusível não incluso)/ DPS para CC Inclusos.

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 160 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
5 arranjos ligados em paralelo compostos de 18 Painéis de 72 células em série para o inversor 1 e 2
6 arranjos ligados em paralelo compostos de 18 Painéis de 72 células em série para o inversor 3
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm


Gere sua própria energia com o Gerador Solar Fotovoltaico Centrium Energy Grid-Tie ou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.

O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétricapara ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kWpor um período de 60 minutos,então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

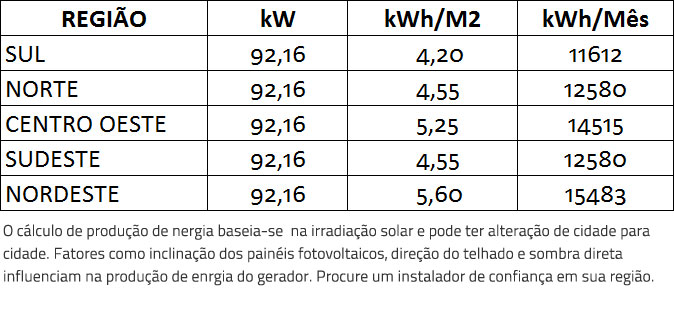

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²


O gerador de energia fotovoltaico de 92,16 kWp é composto por:
1 INVERSOR SOLAR FRONIUS 4210056040 ECO 25.0-3-S WLAN/LAN/WEBSERVER COM PROTECAO DE SURTO
2 INVERSOR SOLAR FRONIUS 4210056041 ECO 25.0-3-S LIGHT COM PROTECAO DE SURTO
288 PAINEL SOLAR BYD 320P6D-36 72 CEL POLICRISTALINO VIDRO/VIDRO 320W FINAME/BNDES
30 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
30 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
600 MT CABO SOLAR NEXANS 51740 ENERGYFLEX BR 0,6/1KV (1500 V DC) PRETO - MULT. 25 METR.
600 MT CABO SOLAR NEXANS 52776 ENERGYFLEX BR 0,6/1KV (1500 VDC) VERMELHO - MULT. 25 METR.
864 ESTRUTURA PAINEL SOLAR ROMAGNOLE 411280 PARAFUSO T M-10X025MM C/ACES. P/ VIDRO
72 ESTRUTURA PAINEL SOLAR ROMAGNOLE 411113 RS-228 PERFIL DE ALUMINIO PAR 4,15 M P/ 4 PLACAS
72 ESTRUTURA PAINEL SOLAR ROMAGNOLE 4 PLACAS


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições Gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.


Código Finame 3553586 Fator C: 80%
Convênio BB Agro ativo nº 000171680
