GERADOR DE ENERGIA ONDULADA 55CM ALDO SOLAR GEF-30875FZ 30,87KWP FRONIUS ECO TRIF 380V BYD


Compartilhe nas redes sociais

Descrição do produto:

Gerador de Energia Centrium Energy com potência de 30,87 kWp

Principais recursos dos painéis
Excelente performance óptica
Tolerância positiva de 0~5W
Confiança no desempenho de saída
12 anos de Garantia para o produto
25 anos de Garantia Linear
Sistemas residenciais para telhados
Sistemas comercias on grid e off grid
Sistemas utilitários on grid e off grid

*Informações dos painéis em STC
Potência nominal máx. (Pmáx) 325W
Tensão operacional ideal (Vmp) 36,98V
Corrente operacional ideal (Imp) 8,79A
Tensão de circuito aberto (Voc) 46,69 V
Tensão de curto circuito (Isc) 9,23 A
Eficiência do módulo 16,7%
Temperatura operacional -40 °C ~ +85°C
Tensão máxima do sistema 1000VDC
Classificação máx. de fusíveis da série 15 A
Classificação da aplicação Classe A
Tolerância de potência 0 ~ + 5 W

CARACTERÍSTICAS DE TEMPERATURA
Temperaturade Operação Normal 45ºC ± 2ºC
Coeficiente de temperatura da CC 0.07%/ºC
Coeficiente de temperatura da CA (NOCT) -0,31%/ºC
Coeficiente de temperatura do pico de potência -0.39%/ºC

*Informações do Inversor

Entrada
Max. corrente de entrada (I dc max ) 44.2 A
Max. conjunto corrente curto-circuito 66.3 A
Min. tensão de entrada (U dc min ) 580 V
Feed-in tensão de entrada (U dc start ) 650 V
Tensão nominal de entrada (U dc,r ) 580 V
Max. tensão de entrada (U dc max ) 1,000 V
Faixa de tensão MPP (U mpp min - U mpp max ) 580 - 850 V
Números de rastreadores MPP 1
Número de conexões CC 6

Saída
Tensão nominal de saída (P ac,r ) 25,000 W
Max. potência de saída 25,000 VA
Max. corrente de saída (I ac nom ) 36.1 A
Conexão à rede (faixa de tensão) 3~NPE 380 V / 220 V ou 3~NPE 400 V / 230 V (+20 % / - 30 %) (TRIFASICO 380V)
Frequência 50 Hz / 60 Hz (45 - 65 Hz)
Distorçãoharmônica total < 2.0 %
Fator de potência (cos f ac,r ) 0 - 1 ind. / cap.

Gerais
Design do inversor: Sem transformador
Resfriamento: Refrigeração de ar comprimido
Instalação: Montagem interna e externa
Faixa de temperatura ambiente -25 - +60 °C
Umidade relativa permitida 0 a 100 %

Proteção
Medição de isolamento CC: Sim
Comportamento de sobrecarga: Mudança de ponto de operação, limitação de potência
Disjuntor CC: Sim
Porta-fusíveis de suporte integrado (Fusível não incluso)/ DPS para CC Inclusos.

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 164 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
5 arranjos ligados em paralelo compostos de 19 Painéis de 72 células Policristalino 325W em série.
Trilhos para fixaçãodos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistênciaa amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm


Gere sua própria energia com o Gerador Solar Fotovoltaico Centrium Energy Grid-Tie ou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifade manutenção da operadora. #linha#
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWhnos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

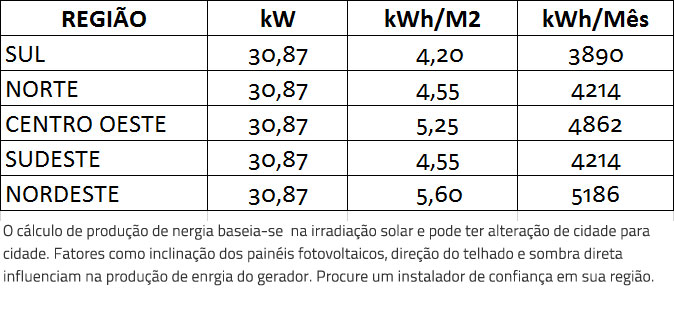

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²


O gerador de energia fotovoltaico de 30,87 kWp é composto por:
1 INVERSOR SOLAR FRONIUS 4210056040 ECO 25.0-3-S WLAN/LAN/WEBSERVER COM PROTECAO DE SURTO
95 PAINEL SOLAR BYD SERIES 72 CELULAS POLICRISTALINO 325W 40MM
10 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
10 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
200 MT CABO SOLAR NEXANS 51740 ENERGYFLEX BR 0,6/1KV (1500 V DC) PRETO - MULT. 25 METR.
200 MT CABO SOLAR NEXANS 52776 ENERGYFLEX BR 0,6/1KV (1500 VDC) VERMELHO - MULT. 25 METR.
24 ESTRUTURAS THESAN SO-AYP36L05-0002 10 PERFIL LITTLE PLAN LIGHT COM 55CM
24 ESTRUTURAS THESAN SO-AY239B-0001 LITTLE PLAN LIGHT 4 PLACAS TELHADO TRAPEZOIDAL


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
