GERADOR DE ENERGIA REFUSOL FINAME/MDA ALDO SOLAR GEF 10,24KWP BYD DOUBLE GLASS SMART 11KW 1MPPT TRIF 220V


Compartilhe nas redes sociais

Descrição do produto:

Gerador de Energia Fotovoltaico com potência de 10,24 kWp

PRINCIPAIS RECURSOS
Maior Rentabilidade
Degradação anual mínima de 0,3%
-Maior retorno de investimento
-Fácil instalação
-Maior tensão máxima na String
-Baixo custo para o sistema

Maior durabilidade
Design exclusivo de vidro duplo que
elimina as microfissuras no material
-Até 40 anos de vida útil

Maior eficiência
Sem perda de UV
-Maior potência útil

Maior confiabilidade
Livre de PID e microfissuras
Sem uso de EVA

Certificações
IEC 61215(Edition 2005), IEC 61730, UL1703
TUV - teste com carga de neve de 5.400 Pa
TUV - teste com carga de vento de 5.400 Pa
CSA Teste de resistência mecânica=1.5*3600Pa=5400 Pa

DADOS ELÉTRICOS
Potência nominal máx. (Pmáx) 320W
Tensão operacional ideal (Vmp) 36,78V
Corrente operacional ideal (Imp) 8,70A
Tensão de circuito aberto (Voc) 46,39 V
Tensão de curto circuito (Isc) 9,15 A
Eficiência do módulo 16,60%
Temperatura operacional -40 °C ~ +85°C
Tensão máxima do sistema 1000VDC/1500VDC
Desempenho do módulo TIPO 1 (UL 1703) ou contra incêndio CLASSE C (IEC 61730)
Classificação máx. de fusíveis da série 15 A
Classificação da aplicação Classe A
Tolerância de potência 0 ~ + 5 W

CARACTERISTICAS DE TEMPERATURA
Temperatura de Operação Normal 43ºC ± 2ºC
Coeficiente de temperatura da CC 0.066%/ºC
Coeficiente de temperatura da CA (NOCT) -0,30%/ºC
Coeficiente de temperatura do pico de potência -0.37%/ºC

DADOS DE ENTRADA:
Potência FV máxima recomendada 13KWp
Área de tensãoMPP 350~890 VCC
Tensão máx. de entrada 1000 VCC
Corrente DC Operacional máxima 40A
Tensão de arranque 350 VCC
Rastreadores de MPP 1
Corrente máx. de curto-circuito dos módulos solares 50A
Número entradas DC 6 x Mais, 6 x Menos *Phoenix Sunclix ®

DADOS DE SAÍDA:
Potência nominal de saída 11.000W
Conexão de rede AC / Fases de alimentação - L1, L2, L3, N, PE
Tensão nominal 208/220VCA ( 3 NPE 127V +N )
Faixa de tensão - 166~264VCA
Frequência nominal / Faixa de Frequência 60 / 57~ 63Hz Ajustável
Corrente máx. de saída 3x29A
THD máximo 1,8%

DADOS GERAIS:
Resfriamento - Convecção natural
Temperatura Ambiente (°C) - 25 … + 55
Umidade relativa do ar - 0 a 100%
Ruído (dBA) < 45
Tipo de proteção IP65
Interfaces - Ethernet, RS485, sensor de temperatura e irradiação
Certificações - VDE V 0126-1-1, IEC 62109-1, IEC 62109-2, IEC 62116, IEC 61727, IEC 61683, IEC 60364-7-712, BDEW, AR-N, 4105, G59/3, CEI 0-21, CEI 0-16, EN 50438, AS 4777 (certificações atualizadas no site www.refu-sol.com)

PROTEÇÃO E SEGURANÇA:
Disjuntor DC
Monitoramento de isolação
Monitoramento de rede - Voltagem, Frequência, Anti-Ilhamento, Injeção DC
Separação de rede através relé de Rede Redundante
Monitoramento de Corrente Residual
Proteção Interna Contra Sobretensão tipo 3
Classe de Proteção (IEC 62103) / Categoria de Sobretensão (EN 60664-1) I / DC: II, AC: III

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 64 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
2 arranjos ligados em serie de 16 Painéis de 72 células Policristalino 325W em paralelo
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm
String Box de 01 OU 02 ENTRADAS/1 SAIDA 1TR 25A 1000V (composta por caixa especial com grau de proteção IP65, DPS PV 1000 VDC, 40 kA e Chave Seccionadora PV 1000 VDC 25 A.)



Gere sua própria energiacom o Gerador Solar Fotovoltaico Centrium Energy Grid-Tie ou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.

O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha(1200-1850 kWh/m2).

Atenção os geradorestem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

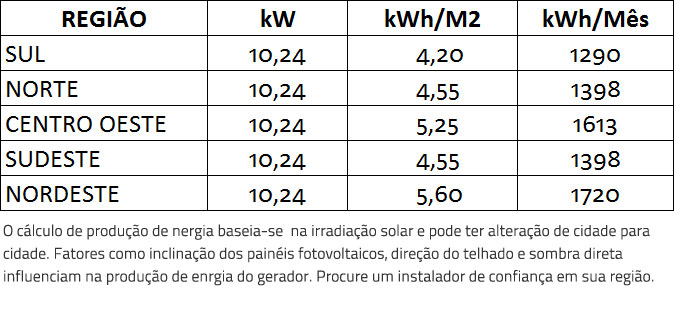

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²



O gerador de energia fotovoltaico de 10,24 kWp é composto por:
1 INVERSOR REFUSOL 865P020.000 11KW TRIF 220V LAN
32 PAINEL SOLAR BYD 320P6D-36 72 CELULAS POLICRISTALINO DOUBLE GLASS 320W
10 CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
10 CONECTOR MULTI-CONTACT MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
8 CONECTOR PHOENIX-CONTACT SUNCLIX 1774687 PV-CM-S 2,5-6 PLUG-IN MACHO
8 CONECTOR PHOENIX-CONTACT SUNCLIX 1774674 PV-CF-S 2,5-6 PLUG-IN FEMEA
100 MT CABO SOLAR NEXANS ENERGYFLEX BR 0,6/1KV (1500 V DC) PRETO - MULTIPLO 25 METROS
100 MT CABO SOLAR NEXANS ENERGYFLEX BR 0,6/1KV (1500 VDC) VERMELHO - MULTIPLO 25 METROS
1 STRING BOX ECOSOLYS 1000V 32A 01 OU 02 ENTRADAS/ 01 SAIDA C/FUSIVEL
8 ESTRUTURAS ROMAGNOLE 411113 RS-228 PERFIL DE ALUMÍNIO PAR 4,15 M P/ 4 PLACAS
8 ESTRUTURAS ROMAGNOLE KIT FIXAÇÃO 4 PLACAS


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.


Código Finame 3392243 Fator C: 80%
Convênio BB Agro ativo nº 000171680
