GERADOR DE ENERGIA SMA METALICA 55CM ALDO SOLAR GEF 92,4KWP Q CELLS POLI POWER SUNNY 75KW 1MPPT TRIF 380V


Compartilhe nas redes sociais

Descrição do produto:

Gerador de Energia Aldo Solar com potência de 92,40 kWp

Resultado da evolução continua dos módulos fotovoltaicos policristalinos, com tecnologia alemã Q CELLS e ALDO SOLAR apresentam o novo Q.POWER L-G5 330W POLICRISTALINO que possui diferenciais incontestáveis de qualidade e performance para a geração de eletricidade a um custo reduzido com excelente confiabilidade e segurança operacional.

RENDIMENTO SUPERIOR E ALTA PERFORMACE
Saída de alta potência graças à avançada tecnologia de barramento com 6 vias e excelente desempenho em condições reais.

BAIXO CUSTO NA GERAÇÃO DE ENERGIA
Maior rendimento por área, custos mais baixos no equilíbrio do sistema, classes de potência mais elevadas e taxa de eficiência de até 16,9 %.

TECNOLOGIA INOVADORA, PARA TODAS AS CONDIÇÕES CLIMÁTICAS
Rendimentos ideais, sob quaisquer condições climáticas, com excelente resultado da relação baixa luminosidade e temperatura.

AVALIAÇÃO DE CONDIÇÕES METEOROLÓGICAS EXTREMAS
Estrutura de liga de alumínio de ponta certificada para elevadas cargas de neve (5400 Pa) e de vento (2400 Pa).

REDUÇÕES MÁXIMAS NO TRANSPORTE
Custos logísticos reduzidos graças a maior capacidade do módulo por pallet.

UM INVESTIMENTO CONFIÁVEL
Incluindo uma garantia de 12 anos sobre o produto e uma garantia de desempenho linear de 25 anos.

Dados elétricos
Potência no ponto máximo de potência - 330W
Corrente de Curto Circuito - 9,30A
Tensão em Circuito Aberto - 46,1V
Corrente no ponto máximo de potência - 8,76A
Tensão no ponto máximo de potência - 37,7V
Eficiência =16,9%
Tolerância de potencias +5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectroAM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.40% / °C
Coeficiente de temperatura (Voc) -0.31 % / °C
Coeficiente de temperatura (Isc) 0.05 % / °C
Temperatura nominal da célula (NOCT) 45±3°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C

*Informações do Inversor

Dados técnicos Sunny Highpower PEAK1 75KW
Entrada (CC)
Máxima potência do gerador fotovoltaico 112.500Wp
Potencia atribuída 76.500W
Tensão máxima de entrada 1000V
Intervalo de tensão MPP 570V a 800V
Tensão de entrada inicial 565V
Corrente máxima de entrada 140A
Corrente máxima de curto-circuito 210A
Número de entradas Mppt 1

Saída (CA)
Potência atribuída 75.000W
Potência aparente máx. 75.000VA
Potencia reativa máxima 75.000var
Tensão nominal 3-NPE 400V (230V+230V+230V+N)
Intervalo de tensão 360V a 530V
Frequência de rede 60Hz (54Hz a 65Hz)
Corrente máxima de saída 109A
THD<1%

Rendimento
Rendimento máximo 98,8%

Dispositivos de proteção
Ponto de seccionamento no lado de entrada
Monitoramento da ligação de terra
Monitoramento da rede
Proteção contra inversão de polaridade CC
Resistência a curtos-circuitos CA
Unidade de monitoramento de corrente residual sensível a todas as correntes
Classe de proteção (conforme a IEC 62109-1) / Categoria de sobre tensão (conforme a IEC 62109-1) I / AC: III DC: II

Dados gerais
Temperatura de operação -25°C a +60°C
Emissões sonoras, típicas <58dBa
Autoconsumo (noite) <3 W
Topologia sem transformador
Refrigeração ativo
Grau de proteção (conforme a IEC 60529) IP65
Classe de condições ambientais (conforme a IEC 60721-3-4) 4K4H/4Z4/4B2/4S3/4M2/4C2
Valor máximo admissível da humidade relativa (sem condensação) 95%
Ligação CC terminal roscado
Ligação CA Terminal roscado
Interface: SunSpec Modbus TCP (via SMA Inverter Manager externo)

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 560 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
14 arranjos ligados em paralelo compostos de 20 Painéis de 72 células em série por inversor
Trilhos parafixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm

Gere sua própria energia com o Gerador Solar Fotovoltaico Centrium Energy Grid-Tie ou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.

O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferençaentre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiaçãosolar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países daUnião Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

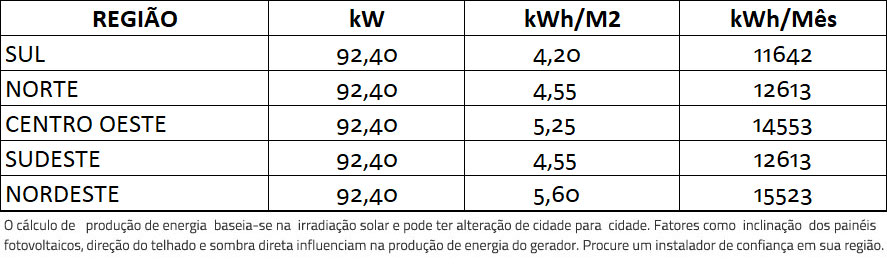

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²



O gerador de energia fotovoltaico de 92,40 kWp é composto por:
32 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
32 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
600 MT CABO SOLAR NEXANS 51740 ENERGYFLEX BR 0,6/1KV (1500 V DC) PRETO - MULT. 25 METR.
600 MT CABO SOLAR NEXANS 52776 ENERGYFLEX BR 0,6/1KV (1500 VDC) VERMELHO - MULT. 25 METR.
70 ESTRUTURA ROMAGNOLE 411517 RS-183C 4 PAINEIS TELHA METALICA 55CM
70 ESTRUTURA ROMAGNOLE 411521 4 PAINEIS 10 UN PERFIL ALUMINIO 55CM
280 PAINEL SOLAR Q CELLS Q.POWER L-G5 72 CELULAS POLICRISTALINO 330W
1 INVERSOR SOLAR SMA SHP75-10 SUNNY 75KW TRIFASICO 380V MPPT LAN
1 MONITORAMENTO SMA IM-20 PARA OS INVERSORES STP60/SHP75 ATE 42 UNIDADES
1 STRING BOX PROAUTO DEHN SB16E1S1000V QUADRO 16 ENTRADAS/1 SAIDA 16STR 1000V



Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.

CONVÊNIO ICMS Nº 16 DE 22/04/2015, Autoriza a conceder isenção nas operações internas relativas à circulação (ICMS 0%) de energia elétrica, sujeitas a faturamento sob o Sistema de Compensação de Energia Elétrica de que trata a Resolução Normativa nº 482, de 2012, da Agência Nacional de Energia Elétrica - ANEEL,
Os estados que aderiram ao protocolo são: Acre, Alagoas, Bahia, Ceará, Goiás, Maranhão, Mato Grosso, Minas Gerais, Paraíba, Pernambuco, Piauí, Rio de Janeiro, Rio Grande do Norte, Rio Grande do Sul, Rondônia, Roraima, São Paulo, Sergipe, Tocantins e o Distrito Federal.
